Injap industri adalah komponen penting dalam pelbagai sistem perindustrian, mengawal aliran, tekanan, dan arah bendalir. Sebagai pembekal injap industri, saya telah menyaksikan sendiri keperluan yang pelbagai untuk memasang pelbagai jenis injap. Dalam blog ini, saya akan menyelidiki keperluan pemasangan beberapa injap industri biasa untuk membantu memastikan ia berfungsi dengan baik dan tahan lama.
Injap Pintu
Injap pintu digunakan secara meluas untuk perkhidmatan hidup-mati dalam saluran paip. Mereka beroperasi dengan menaikkan atau menurunkan pintu untuk membenarkan atau menyekat aliran bendalir.
Lokasi Pemasangan
Injap pintu hendaklah dipasang dalam saluran paip mendatar apabila boleh. Apabila dipasang secara menegak, batang harus berada dalam kedudukan ke atas. Ini memastikan pintu pagar boleh duduk sepenuhnya dan mengelakkan kebocoran. Elakkan memasang injap pintu di lokasi yang terdedah kepada getaran, kerana getaran yang berlebihan boleh menyebabkan pintu berbual dan merosakkan tempat duduk injap.
Penjajaran Saluran Paip
Penjajaran saluran paip yang betul adalah penting. Saluran paip yang tidak sejajar boleh memberi tekanan pada badan injap dan menyebabkan haus pramatang. Sebelum pemasangan, pastikan bebibir saluran paip selari dan lubang bolt dijajarkan dengan betul. Gunakan alat penjajaran bebibir jika perlu.
Sokongan
Injap pintu, terutamanya yang bersaiz besar, memerlukan sokongan yang betul. Saluran paip hendaklah disokong rapat dengan injap untuk mengelakkan kendur, yang boleh menjejaskan operasi injap. Pendakap sokongan tambahan mungkin diperlukan untuk saluran paip yang panjang.
Injap Glob
Injap glob digunakan untuk pendikitan dan mengawal aliran bendalir. Mereka mempunyai badan sfera dan cakera boleh alih yang mengawal aliran.
Arah Aliran
Salah satu keperluan pemasangan yang paling kritikal untuk injap glob adalah untuk memastikan arah aliran yang betul. Injap glob direka bentuk untuk mempunyai arah aliran tertentu, yang biasanya ditunjukkan pada badan injap. Memasang injap dengan arah aliran yang salah boleh menyebabkan kawalan aliran yang lemah, penurunan tekanan meningkat dan kegagalan injap pramatang.
Orientasi Pemasangan
Injap glob boleh dipasang di kedua-dua saluran paip mendatar dan menegak. Walau bagaimanapun, apabila dipasang secara menegak, batang harus berada dalam kedudukan ke atas atau mendatar. Ini membantu untuk mengelakkan pengumpulan serpihan dalam bonet injap dan memastikan operasi lancar batang.
Ujian Tekanan
Selepas pemasangan, adalah penting untuk menjalankan ujian tekanan pada injap dunia. Ini membantu untuk memeriksa sebarang kebocoran dan memastikan injap boleh menahan tekanan operasi sistem. Ikuti garis panduan pengilang untuk prosedur ujian tekanan dan tahap tekanan.
Injap Bola
Injap bola terkenal dengan tindakan membuka dan menutup yang cepat dan sesuai untuk pelbagai aplikasi. Terdapat pelbagai jenis injap bola, sepertiInjap Bola Kesatuan Industri PVC.
Pembersihan
Sebelum memasang injap bola, bersihkan saluran paip dengan teliti untuk mengeluarkan sebarang kotoran, serpihan atau sanga kimpalan. Ini menghalang zarah ini daripada memasuki injap dan menyebabkan kerosakan pada bola dan tempat duduk.
Aplikasi Tork
Apabila mengetatkan bebibir injap atau nat kesatuan, gunakan tork yang betul. Pengetatan berlebihan boleh merosakkan gasket dan badan injap, manakala pengetatan di bawah boleh menyebabkan kebocoran. Rujuk kepada spesifikasi tork pengeluar untuk model injap khusus.
Pemasangan Penggerak (jika berkenaan)
Jika injap bola dilengkapi dengan penggerak, pastikan pemasangan penggerak yang betul. Penggerak hendaklah dijajarkan dengan betul dengan batang injap dan dipasang dengan selamat. Ikut arahan pengilang penggerak untuk pendawaian dan pentauliahan.
Injap Periksa

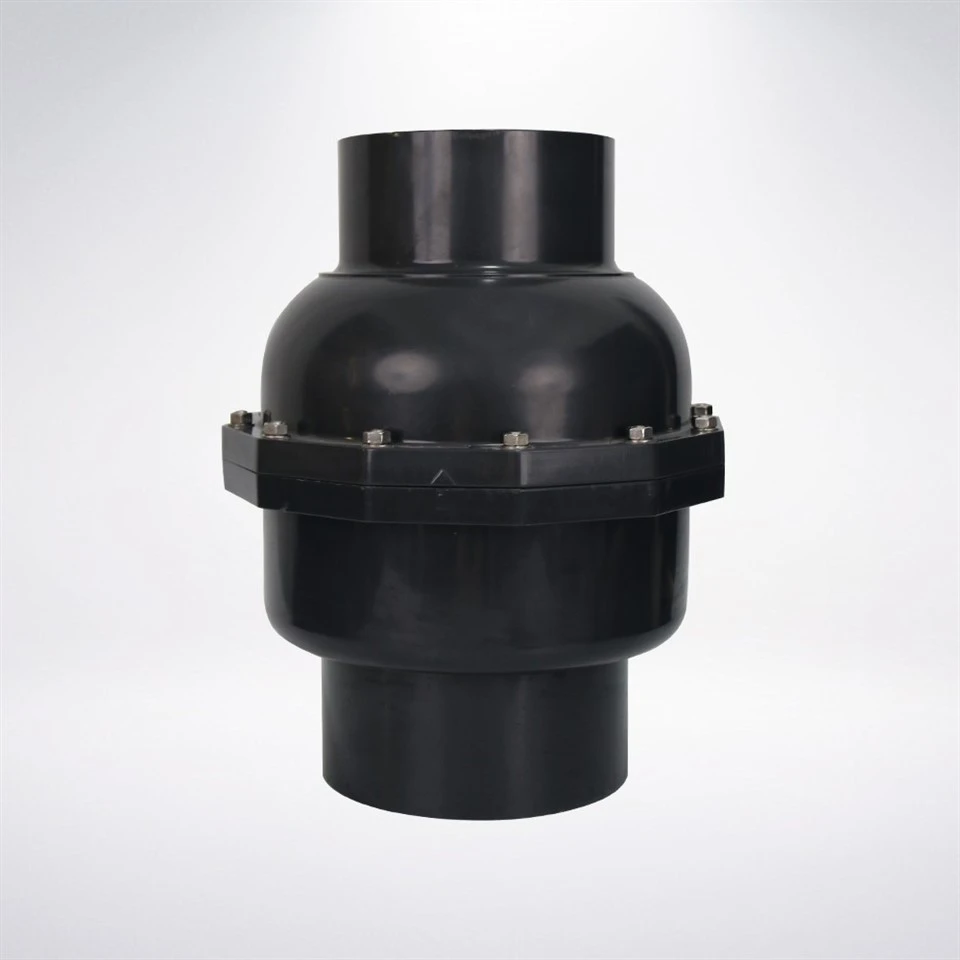

Injap periksa membenarkan bendalir mengalir dalam satu arah sahaja dan menghalang aliran balik. Terdapat pelbagai jenis, sepertiInjap Semak Jenis Papan Perindustrian PVCdanInjap Kaki Jenis Bola Industri PVC.
Arah Aliran
Sama seperti injap glob, injap sehala mempunyai arah aliran tertentu. Adalah penting untuk memasangnya dalam orientasi yang betul untuk memastikan berfungsi dengan betul. Pemasangan yang salah boleh mengakibatkan aliran terbalik, yang boleh merosakkan peralatan dan mengganggu sistem.
Ketinggian Pemasangan
Ketinggian pelekap injap sehala juga penting. Untuk injap sehala ayunan, ketinggian pelekap yang betul memastikan cakera boleh dibuka dan ditutup dengan bebas. Pastikan terdapat kelegaan yang mencukupi di sekeliling injap untuk cakera beroperasi tanpa halangan.
Pemasangan Mendatar lwn Menegak
Sesetengah injap sehala direka untuk pemasangan mendatar, manakala yang lain boleh dipasang secara menegak. Rujuk kepada garis panduan pengilang untuk menentukan orientasi pemasangan yang sesuai untuk jenis injap sehala tertentu.
Injap Rama-rama
Injap rama-rama adalah ringan dan kos efektif, selalunya digunakan untuk saluran paip berdiameter besar.
Berpusat di Saluran Paip
Injap rama-rama mesti berpusat di saluran paip semasa pemasangan. Penyelewengan boleh menyebabkan pengedap tidak sekata dan peningkatan kebocoran. Gunakan alat penjajaran atau ukuran untuk memastikan injap diletakkan dengan betul.
Pemasangan Gasket
Pilih gasket yang betul untuk injap rama-rama dan pasangkannya dengan betul. Gasket hendaklah bersih dan bebas daripada sebarang kerosakan. Sapukan lapisan nipis pelincir pada gasket untuk memudahkan pemasangan dan meningkatkan prestasi pengedap.
Penjajaran Aci
Untuk injap rama-rama dengan penggerak, pastikan penjajaran aci yang betul antara injap dan penggerak. Ini memastikan operasi lancar dan kawalan tepat pada pembukaan dan penutupan injap.
Pertimbangan Pemasangan Umum
Tidak kira jenis injap, terdapat beberapa pertimbangan pemasangan umum yang digunakan untuk semua injap industri.
Langkah Keselamatan
Semasa pemasangan, sentiasa ikuti prosedur keselamatan. Pakai peralatan perlindungan diri (PPE) yang sesuai, seperti sarung tangan dan cermin mata keselamatan. Pastikan saluran paip dikurangkan tekanan sebelum memulakan sebarang kerja pemasangan untuk mengelakkan kemalangan.
Dokumentasi
Simpan dokumentasi terperinci tentang proses pemasangan. Ini termasuk rekod jenis injap, nombor model, tarikh pemasangan, nilai tork dan sebarang keputusan ujian tekanan. Dokumentasi ini berguna untuk penyelenggaraan masa hadapan, penyelesaian masalah dan penggantian.
Akses Penyelenggaraan
Pilih lokasi pemasangan yang menyediakan akses mudah untuk penyelenggaraan. Injap memerlukan pemeriksaan dan penyelenggaraan yang kerap, jadi pastikan terdapat ruang yang cukup di sekeliling injap untuk melaksanakan tugas ini.
Kesimpulannya, memahami keperluan pemasangan untuk pelbagai jenis injap industri adalah penting untuk memastikan operasi yang betul dan kebolehpercayaan sistem perindustrian. Sebagai pembekal injap industri, kami komited untuk menyediakan injap berkualiti tinggi dan sokongan teknikal yang komprehensif kepada pelanggan kami. Jika anda mempunyai sebarang soalan tentang pemasangan injap atau perlu membeli injap industri, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Pasukan berpengalaman kami sedia membantu anda dalam mencari penyelesaian injap yang paling sesuai untuk keperluan khusus anda.
Rujukan
- Fisher, R. (2008). Buku Panduan Injap Kawalan. Pengurusan Proses Emerson.
- Kren Co. (2013). Aliran Bendalir Melalui Injap, Kelengkapan dan Paip. Kertas Teknikal Kren No. 410.
- KSB AG. (2019). Buku Panduan Kejuruteraan Pam dan Injap. Kumpulan KSB.
